JK-1820S多功能大型立式圆雕机
浏览: 发布日期:2019-05-20


1.设备技术参数


NO.

项目

性能指标

参数

1

最大加工尺寸

圆柱直径

1800mm

圆柱高度

2000mm

2

速度

最大空行速度

15000mm/min

最大工作速度

5000mm/min

3

整体结构

X、Y轴结构

X轴齿条传动,Y轴双丝杠

Z轴结构

Z丝杠

A轴结构(底转台)

行星减速机+大小齿轮传动,

4

运行模式


伺服

5

工作电压


AC380V

6

运行指令


G代码F/S命令兼容

7

操作系统


DSP四轴系统

8

Y轴(上下方向)

电机功率

2.3KW,左右各一

Y轴(上下)行程

2100mm

9

雕刻旋转座(A轴)

电机功率

3KW

最大承重

20吨

重复定位精度

1度

10

顶压杆(尾座)

Y轴(上下)电机功率

1.5KW

Y轴(上下)行程

2100mm

X轴(左右)电机功率

200W减速电机

X轴(左右)行程

1150mm

11

雕刻系统

雕刻主轴电机功率

6KW

雕刻主轴电机转速

18000r/min

重复定位精度

±0.1mm

X轴(左右)电机

1.5KW

X轴(左右)行程

1800mm

Z轴(前后)电机

1.5KW

Z轴(前后)行程

1050mm

12

锯切系统

锯片规格

锯片直径500mm

锯切电机功率

11KW

锯切电机转速

3000r/min

重复定位精度

±0.1mm

X轴(左右)电机

1.5KW

X轴(左右)行程

1800mm

Z轴(前后)电机

1.5KW

Z轴(前后)行程

950 mm

13

绳锯系统

驱动电机功率

11KW

驱动电机转速

1000r/min

重复定位精度

±0.1mm

X轴(左右)向行程

2200 mm

X轴(左右)电机

1.5KW


2.1820S多功能立式圆雕机适用行业

石材行业:花岗岩、大理石、汉白玉、青石等各类石头的立体圆柱雕刻

工艺品行业:可在木、竹、大理石、有机板、双色板、等材料上进行各种精美图案和文字的雕刻


3、设备主要性能介绍

1)增加绳锯功能,在产品粗修形前把多余的料切出;并能充分利用加工材料;

2)有锯片功能,先对产品进行开荒,再进行精加工,大大节省刀具,提高效率;

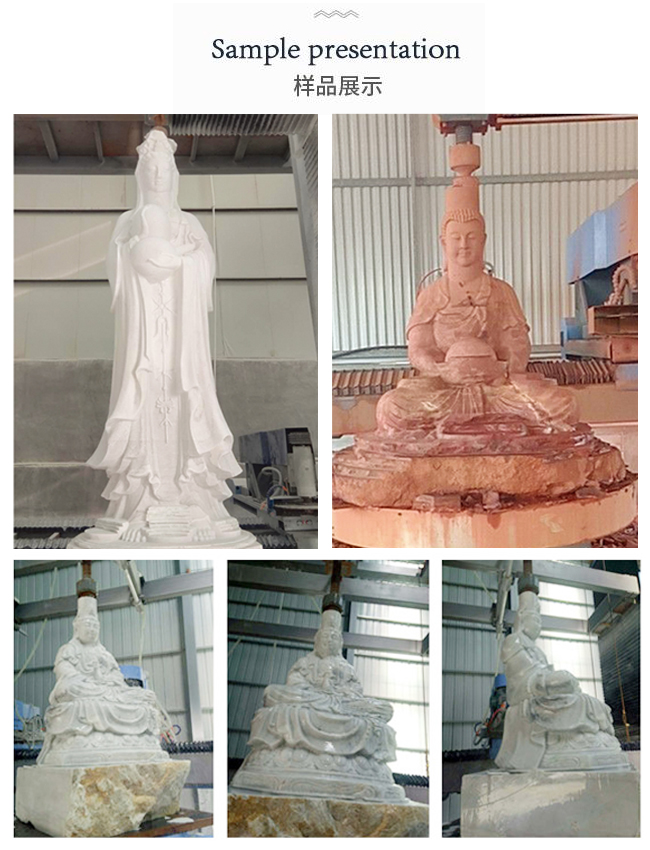

3)立式圆雕,主要针对座佛加工,防止因为颈部太细到加工后期出现断裂情况;

4)设计时采用一个锯片头、一个雕刻头,这样虽然增加成本,但在后期使用过程中能降低机器的故障率。


4、设备加工要求

1、满足所有设计参数要求,运行平稳流畅。

2、正常操作使用必需能连续不停加工由购方提供的石头样品(已送样,样品硬度8-9)。
