JK-3015石英石加工中心
一、设备主要配置
| 品名 | JK-3015石材加工中心 |
| 1、电主轴 | 阿尔法伺服主轴7.5KW，机械主轴采用建春主轴 |
| 2、导轨 | 30方形直线导轨 |
| 3、控制系统 | 自动换刀控制系统 |
| 4、电机及驱动器 | 安川伺服 |
| 5、刀库 | 16把直排刀库 |
| 6、三轴连动形式 | X、Y轴斜齿传动，Z轴3210滚珠丝杠 |
| 7、电器部件 | 正泰 |
| 8、电缆线 | 进口CNC专用电缆，抗干扰、防静电；具有高柔性,长时间使用不会断裂 |
| 9、台面 | 加厚铝型材+ABS板 |
二、设备技术参数
| | 项目 | 单位 | 参数 |
| 行程 | X轴行程 | mm | 3000 |
| Y轴行程 | mm | 1500 | |
| Z轴行程 | mm | 300 | |
| 工作台 | 工作台面积 | mm | 3100×1600 |
| 工作台整体面最大负荷 | kg | 1500 | |
| 主轴马达功率 | kw | 7.5 | |
| 主轴最高转速 | rpm | 9000 | |
| 移动速度 | X/Y/Z轴快速进给 | m/min | 0-10 |
| 精度 | X/Y/Z轴雕刻精度 | mm | ±0.1 |
| 重复定位精度 | mm | ±0.1/300 | |
| 其他 | 占地面积 | mm | 4000*2600 |
| 机器最大高度 | mm | 1860 | |
| 龙门内框尺寸 | mm | 3000 | |
| 电力容量 | kw | 15 | |
| 工作环境 | 工作温度 | °C | 0~40 |
| 相对湿度 | ≤75％ | ||
| 电源 | 380V±10%，50Hz | ||
| 气压源（最小/最大） | kg/cm2 | 6 | |
| 冷却系统 | 冷却液流量 | L/min | 5 |
三、功能特点：技术特点和区别描述

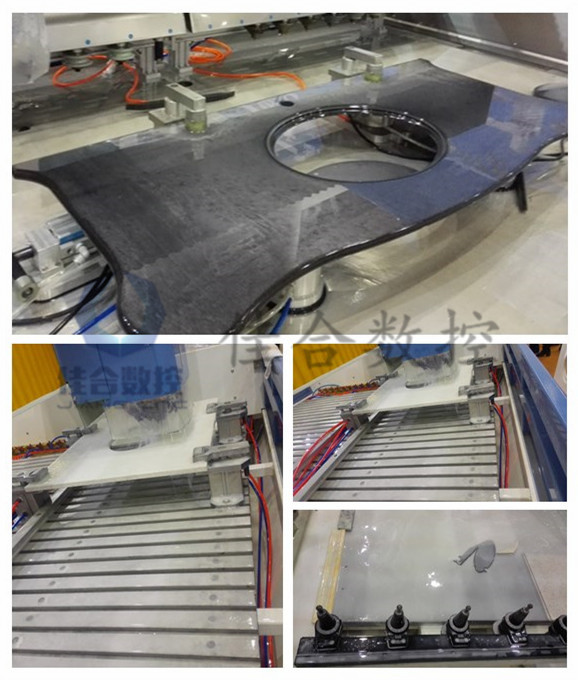

1)切割、倒角、磨边、打孔等多种功能，适用于厨房卫浴，洗手盆挖孔等
2）双头自动换刀结构，每个头配8把刀库
3）双头同时换刀同时工作，大大提高工作效率
四、高刚性、 长久的精度保持性
◆机床床身、立柱、横梁、滑鞍、等大件均采用成熟造型、高强度优质钢材，使机床得到高刚性和长久稳定的精度。床身内部布置三角加强筋，使床身结构稳重，从而使机床得到高刚性和长久稳定的精度。
◆ 进口重载导轨，刚性强，动态性能佳。进口丝杠，配合国际领先的丝杠辅助支撑机构，结构紧凑、运动平稳、精度高，组合成无可挑剔的高刚性，高稳定性机械传动系统。
◆ 横梁截面大，导轨跨距大，主轴中心到Z轴导轨面距离短，翻转力矩小，结构刚性好.刚性强，稳定性佳。
◆优化设计的T型结构滑枕，刚性好，动态特性佳，具备高的稳定性和极好的吸振能力。
◆ 高性能的主轴，采用润滑脂润滑，可使主轴轴承得到恒定和可靠的润滑，既环保，又免维护，性能卓越。
五、热稳定性好
◆ 主电机位于滑枕正中心，受力对称，热变形对称，热稳定好。
六、大扭矩
七、安装条件
① 温度
运行温度：常温20±20℃
保管搬运时：-30℃~50℃
最大变化比率：10℃/小时以内
温度波动： 24小时温差小于2℃
② 湿度
连续： 75%以下（不结露）.
短时间：95%以下（不结露）
③ 海拔： 1500m以下
④ 安装场所条件
a. 不受外部振动影响
b不受腐蚀性气体影响
c避免阳光直射机床
d避免直接接触外界风、气及调温的冷、热风。
e机床附近避免设置暖气等热源
f减少沙粒尘埃（避开铸件、焊接、钣金车间等）.
g控制柜及信号线电线等避免漏水、浸水。
h避免电气噪音。
