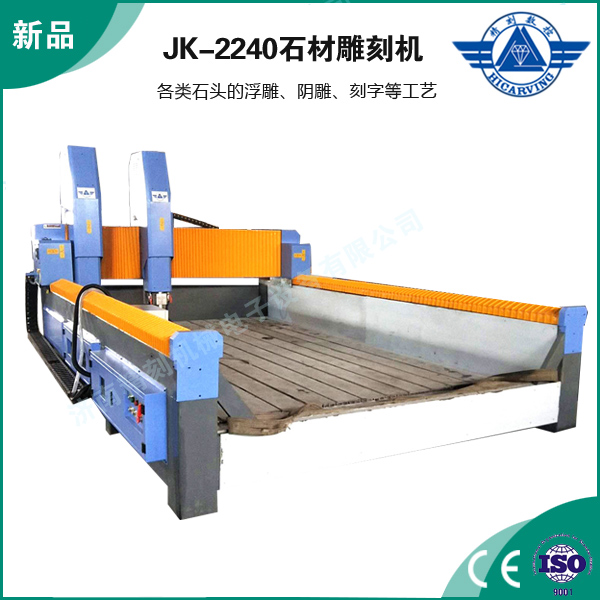

JK-2240S石材雕刻机
浏览: 发布日期:2021-05-10


适用于天然大理石、花岗岩、人造石、墓碑、里程碑、瓷砖、玻璃等材料的浮雕,阴雕、刻字等工艺。

一、部件配置:

    1、电主轴5.5KW石材专用水冷主轴*2,主轴转速:24000转

    2、导轨25方轨带注油(高防尘、3000公里免维护、维护方便)

    3、控制系统DSP三轴手柄控制系统

    4、变频器选用贝士德5.5KW*2变频器

    5、电机及驱动器精刻数控石材定制专用大扭矩伺服电机驱动(4NM*4、6NM(带刹车)*2

    6、传动方式X/Y轴齿条传动,Z轴滚珠丝杠传动

    7、电器部件浙江正泰或德力西电器,根据工厂供货选用;(该部件性能稳定适合长时间使用)

    8、限位开关日本欧姆龙(该部件性能稳定适合长时间使用)

    9、电缆线原装进口(CNC专用电缆,抗干扰、防静电;具有高柔性,长时间使用不会断裂)

    10、机床床身整体航架式结构,时效处理长时间使用不变形,能保证整体机床床身的精度

    11、散热风扇台湾准建

    12、加油装置自动加油系统

    13、控制机柜放在龙门上,减少线路来回折断的几率,减低故障率

    14、应用软件文泰、Artcom、Type3,Alphacam可兼容CAD/CAV等设计制作软件

    15、主轴冷却采用冷凝器自动冷却,减少粉尘进入主轴内部,降低故障率

    16、喷水装置机器自带喷水装置

    17、行程X轴单头行程:2200mm,Y轴行程:4000mm,Z轴行程:500mm,进料高度:500mm

    18、工作电压:380V

技术参数:

型号

JK-2240S

X,Y轴行程

2200×4000mm

Z轴行程

500mm

平台尺寸

2200×4000mm

最大运行速度

20m/min

最大雕刻速度

10m/min

分辨率

0.005mm

重复定位精度

0.05mm

雕刻指令

G代码*,u00*,plt

软件运行环境

Windows98/2000/xp

功率(不含主轴)

2000W

工作电压

AC380V/50Hz

主轴功率

5.5KW*2

主轴转速

0-24000rpm/min

工作方式

伺服
