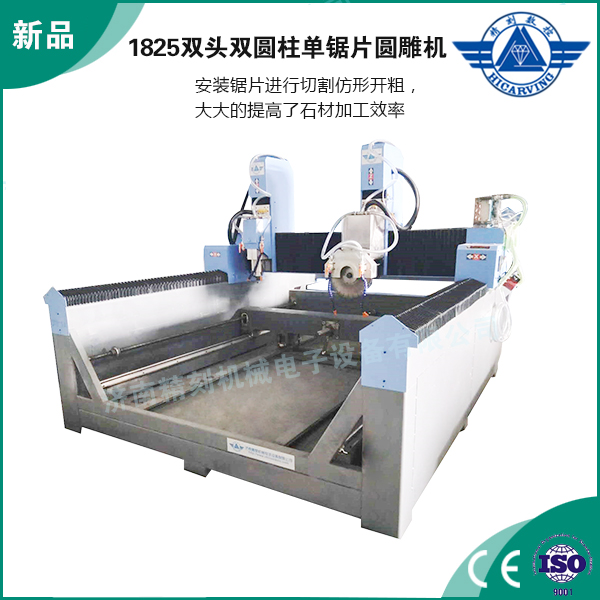

1825双头双圆柱单锯片石材圆雕机
浏览: 发布日期:2021-05-10


一锯一雕石材雕刻机,数控雕刻机与石材切割机完美结合,既可以全自动切割又可以浮雕雕刻,既有数控雕刻机的功能,也有石材仿形机的功能,一机多用。安装锯片进行切割仿形开粗,大大的提高了石材加工效率。


适用行业:适用于各种石材进行雕花、镂空、刻字、切割、三维立体圆雕以及锯片瓦沟仿行切割等工艺的加工。例如:墓碑、碑冒、瓦沟、功德碑、背景墙、茶盘、壁画等一系列产品。石材圆雕,如龙柱、石狮、花瓶、栏杆柱头、罗马柱等。


NO.

性能指标

性能指标

参数

1

行程

单个圆柱直径

600mm

圆柱长度

2500mm

Z行程

550mm

2

平台尺寸


1800*2500mm

3

精度

加工精度

±0.05mm

重复定位精度

±0.05mm

4

结构

台面结构

铝合金+ABS

XYZ结构

XY齿条,Z丝杠

A轴

加大减速机

5

速度

最大空行速度

30000mm/min

最大工作速度

10000mm/min

6

主轴

主轴功率

5.5KW

主轴转速

24000r/min

7

运行模式


伺服

8

工作电压


AC380V

9

运行指令


G代码F/S命令兼容

10

操作系统


DSP B18S

部件配置

1、电主轴    5.5KW石材专用水冷主轴,主轴转速:24000转
2、导轨方型直线导轨(高防尘、3000公里免维护、维护方便)
3、控制系统DSP四轴手柄控制系统
4、变频器选用石材雕刻机专用变频器
5、电机及驱动器精刻数控石材定制专用大扭矩伺服电机驱动
6、传动方式X/Y轴齿条传动,Z轴滚珠丝杠传动
7、电器部件浙江正泰或德力西电器,根据工厂供货选用;(该部件性能稳定适合长时间使用)
8、限位开关   日本欧姆龙(该部件性能稳定适合长时间使用)
9、电缆线原装进口(CNC专用电缆,抗干扰、防静电;具有高柔性,长时间使用不会断裂)
10、机床床身整体航架式结构,时效处理长时间使用不变形,能保证整体机床床身的精度
11、散热风扇台湾准建
12、加油装置自动加油系统
13、控制机柜放在龙门上,减少线路来回折断的几率,减低故障率
14、应用软件 精雕、Artcom、Type3,Alphacam可兼容CAD/CAV等设计制作软件
15、主轴冷却采用冷凝器自动冷却,减少粉尘进入主轴内部,降低故障率
16、喷水装置机器自带喷水装置
17、行程X单头行程:900mm,Y轴行程:2500mm,Z轴行程:550mm,进料高度:600mm
18、工作电压380V
19、锯片直径600mm
